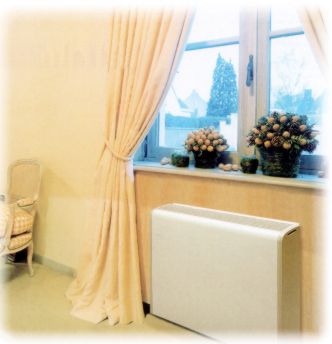

Jednotky FAN-COIL
• spotřebiče pro hydronické systémy
Klasický systém pro:
• administrativní budovy
• hotely, divadla, obchodní domy...
• malé i velké stavby
Provedení:
• dvoutrubkové zapojení (chladící nebo topná voda)
• čtyřtrubkové zapojení (obě média)
• s opláštěním
• bez opláštění
Výkonový rozsah:
• chladící výkon od 1,3 do 7,7 kW
• topný výkon od 1,7 do 10,2 kW
Voda používaná jako teplonosné médium umožňuje neomezený počet připojení vnitřních jednotek.
Vnitřní jednotky mohou podle potřeby chladit nebo topit anebo chladit i topit.
Pro rozvod tepla a chladu slouží potrubní izolovaná síť (trubky mohou být ocelové, měděné nebo
i plastové). Provedení takovéto sítě je obdobné jako u soustav ústředního vytápění.
Jednotky FAN-COIL jsou v provedení s opláštěním nebo bez opláštění. Jednotka bez opláštění je
ekonomickou variantou v případě vestavěné instalace do podokenního parapetu nebo nad podhled.
Připojení vnitřních jednotek na elektrickou energii je buď každá samostatně nebo s ohledem k jejich
nízké elektrické spotřebě je možné jejich sdružování do okruhů.
Pro regulaci vnitřních jednotek je nutné použít k tomu určené ovladače. Ty umožňují nastavení
požadované teploty v místnosti, rychlosti proudění vzduchu, jednotlivých režimů atd., přičemž jedním
ovladačem je možné obsluhovat více jednotek (v případě instalace více jednotek v jedné místnosti).
Ve FAN-COILech vzniká v režimu chlazení vodní kondenzát, který se odvádí kondenzátním potrubím do
kanalizace.

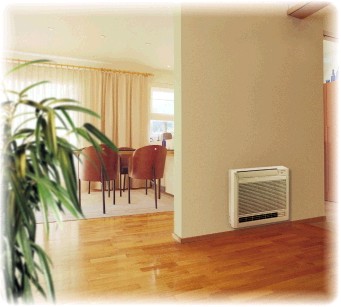

Klimatizační systém MULTI
• úprava vnitřního vzduchu více místností
Jednoduchý systém pro:
• domácí použití
• menší kanceláře a provozovny
• menší počítačové serverovny
Provedení:
• pouze chlazení
• tepelné čerpadlo
• některé typy jsou dostupné s technologií inverter
• možnost použití ekologických chladiv
Výkonový rozsah:
• chladící výkon jedné místnosti od 1,3 do 6,3 kW
• celkový chladící výkon všech místností až 8,4 kW
• topný výkon jedné místnosti od 1,3 do 6,0 kW(*)
• celkový topný výkon všech místností až 9,6 kW
Systém MULTI je velmi podobný systému SPLIT, využívá totiž stejné vnitřní jednotky.
Rozdíl je v provedení venkovní jednotky, ke které je možno připojit až 5 vnitřních jednotek. Vnitřní
jednotky podle potřeby pouze chladí nebo chladí a topí*). Venkovní jednotka slouží jako zdroj chladu nebo
tepla. Systém umožňuje ve všech místnostech buď pouze chladit nebo pouze vytápět*); nelze tyto funkce v
jednotlivých místnostech požadovat rozdílné (tuto možnost má jedině systém VRV HEREC). Každá vnitřní
jednotka je samostatně propojena s venkovní jednotkou měděným izolovaným chladivovým potrubím. Na
elektrickou energii je připojena venkovní jednotka. Napájení a ovládání vnitřních jednotek zajišťují
samostatné propojovací kabely vedené k vnitřním jednotkám spolu s chladivovým potrubím.
Ve vnitřních jednotkách vzniká v režimu chlazení vodní kondenzát, který je třeba odvádět kondenzátním
potrubím do nejbližšího kanalizačního potrubí. V režimu topení*) pak kondenzát vzniká ve venkovní
jednotce; vnější kondenzátní potrubí se chrání proti případnému zámrazu buď minimalizací své délky s
jejím současným tepelným zaizolováním nebo jiným způsobem (např. topným kabelem).
Pro dosažení maximálního komfortu a jednoduchosti ovládání je každá vnitřní jednotka doplněna ovladačem.
IR-bezdrátový ovladač nebo kabelem připojený ovladač umožňuje nastavení požadované teploty v místnosti,
nastavení směru a rychlosti proudění vzduchu, jednotlivých režimů a časových programů. Spínání a ovládání
vnitřních jednotek je možné pro každou místnost zvlášť – včetně nastavení požadované teploty. Tak je možno
vytvářet různé teplotní zóny.
*) ...pouze v provedení "tepelné čerpadlo"

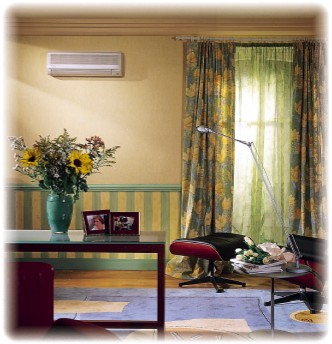

Klimatizační systém SPLIT
• úprava vnitřního vzduchu jedné místnosti
Jednoduchý systém pro:
• domácí použití
• menší kanceláře a provozovny
• menší počítačové serverovny
Provedení:
• pouze chlazení
• tepelné čerpadlo
• některé typy jsou dostupné s technologií inverter
• možnost použití ekologických chladiv
Výkonový rozsah:
• chladící výkon od 1,3 do 7,0 kW
• topný výkon od 1,3 do 8,5 kW (*)
Systém se skládá z jedné vnitřní a jedné venkovní jednotky. Vnitřní jednotka podle potřeby pouze
chladí nebo chladí a topí*). Venkovní jednotka slouží jako zdroj chladu nebo tepla. Obě jednotky jsou
vzájemně propojeny měděným izolovaným chladivovým potrubím. Na elektrickou energii je připojena venkovní
jednotka. Napájení a ovládání vnitřní jednotky zajisťuje propojovací kabel vedený k vnitřní jednotce
spolu s chladivovým potrubím.
Vnitřní jednotka svým chodem produkuje v režimu chlazení vodní kondenzát, který je třeba odvádět
kondenzátním potrubím do nejbližšího kanalizačního potrubí. V režimu topení*) pak kondenzát vzniká ve
venkovní jednotce; vnější kondenzátní potrubí se chrání proti případnému zámrazu buď minimalizací své
délky s jejím současném tepelným zaizolováním nebo jiným způsobem (např. topným kabelem).
Pro dosažení maximálního komfortu a jednoduchosti ovládání je vnitřní jednotka doplněna ovladačem.
IR-bezdrátový ovladač nebo kabelem připojený ovladač umožňuje nastavení požadované teploty v místnosti,
směru a rychlosti proudění vzduchu, jednotlivých režimů a časových programů.
*) ...pouze v provedení "tepelné čerpadlo"

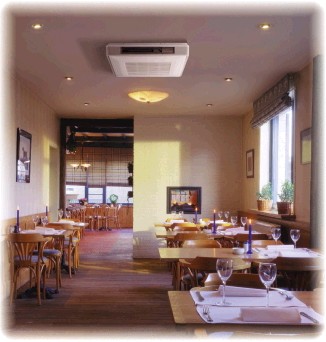

Klimatizační systém TWIN / TRIPLE / DOUBLE-TWIN
• úprava vnitřního vzduchu několika místností
Výkonný systém pro:
• rozsáhlé komerční prostory
• velké kanceláře a provozovny
• velké počítačové sály
• 2, 3, nebo 4 jednotky ve stejné teplotní zóně
Provedení:
• pouze chlazení
• tepelné čerpadlo
• některé typy jsou dostupné s technologií inverter
• možnost použití ekologických chladiv
Výkonový rozsah:
• chladící výkon od 7,3 do 25,0 kW
• topný výkon od 8,7 do 27,0 kW (*)
Systém se skládá ze dvou (TWIN), tří (TRIPLE) nebo čtyř (DOUBLE-TWIN) vnitřních a jedné venkovní
jednotky. Vnitřní jednotky podle potřeby pouze chladí nebo chladí a topí*). Jako zdroj chladu nebo tepla
slouží venkovní jednotka. Princip je velmi podobný systému SPLIT nebo SKY-AIR. Vnitřní jednotky jsou však
určeny do stejné teplotní zóny. Systém je vhodný pro velké místnosti, haly a sály. Jednotky jsou vzájemně
propojeny měděným izolovaným chladivovým potrubím s rozbočkami (REFNET). Na elektrickou energii je
připojena venkovní jednotka. Napájení a ovládání vnitřních jednotek zajišťují propojovací kabely vedené
mezi venkovní a vnitřními jednotkami spolu s chladivovým potrubím (připojení vnitřních jednotek, je na
rozdíl od systému SPLIT, paralelní).
Ve vnitřních jednotkách vzniká v režimu chlazení vodní kondenzát, který je třeba odvádět kondenzátním
potrubím do kanalizace. V režimu topení*) vzniká kondenzát naopak ve venkovní jednotce; vnější kondenzátní
potrubí se chrání proti případnému zámrazu buď minimalizací své délky s jejím současným tepelným
zaizolováním nebo jiným způsobem (např. topným kabelem).
Pro dosažení maximálního komfortu a jednoduchosti ovládání jsou vnitřní jednotky doplněny ovladačem.
IR-bezdrátový ovladač nebo kabelem připojený ovladač umožňuje nastavení požadované teploty v místnosti,
směru a rychlosti proudění vzduchu, jednotlivých režimů a časových programů a to pro všechny jednotky
současně.
*) ...pouze v provedení "tepelné čerpadlo"
DAIKIN je registrovaná ochranná známka firmy DAIKIN INDUSTRIES, LTD. Japonsko
